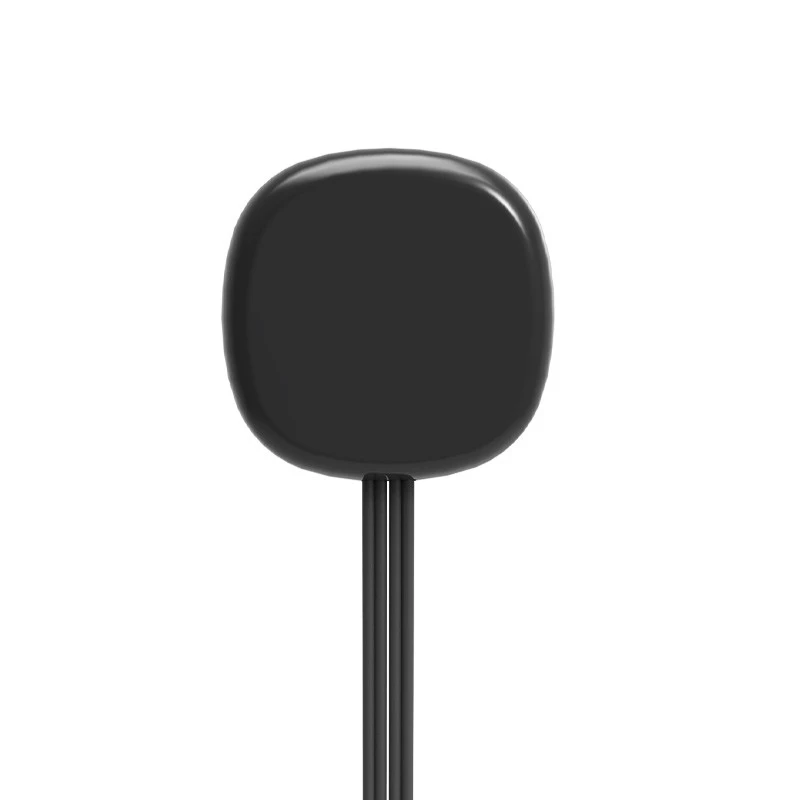

El interruptor con sensor táctil regulable oculto es un interruptor con sensor táctil regulable oculto diseñado para instalarse detrás de paneles de madera, gabinetes y muebles de interior. Una pulsación breve alterna la potencia con transiciones de luz graduales, mientras que una pulsación larga permite una atenuación continua para un ajuste preciso-del nivel de luz.
Parámetros
|
modo de control |
control separado |
|
Tensión de entrada/salida |
CC 12-24 V |
|
Cable de alimentación |
1.5m |
|
Cargar energía LED |
12V Menor o igual a 60W/24V Menor o igual a 60W |
|
Tamaño del sensor |
48mm*48mm*6mm |
|
Función |
Presione brevemente para controlar la luz para que se ilumine o atenúe gradualmente; pulsación larga para atenuación continua |
|
Proceso de dar un título |
CE, RoHS |
|
Garantía |
3 años |
|
nombre de marca |
lámpara |
|
Modelo |
LP-9030 |
Tamaño

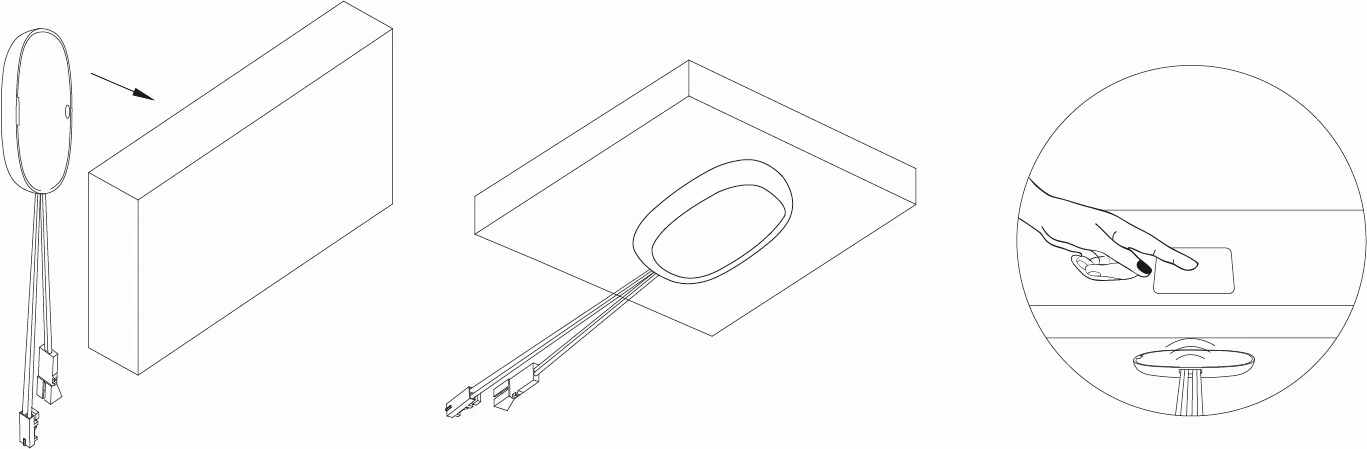

Instalación

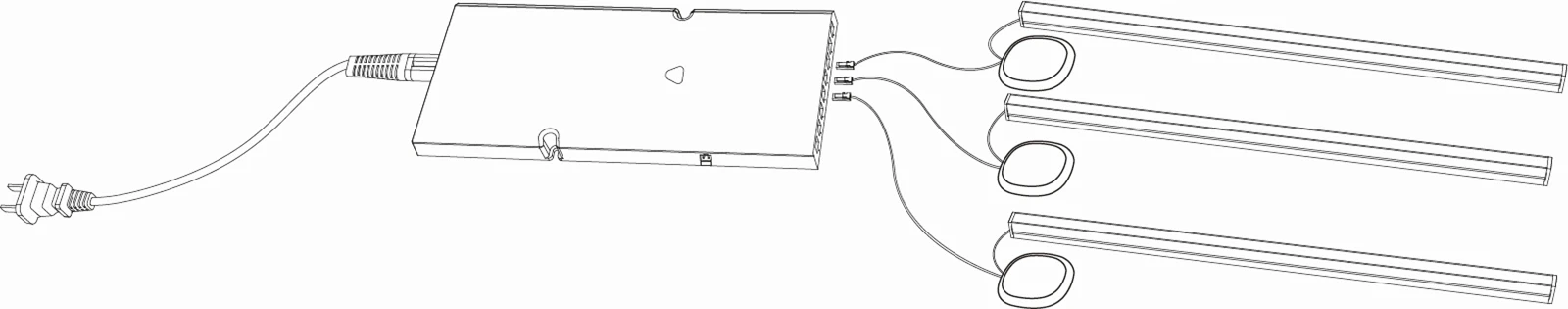

Diagrama de cableado

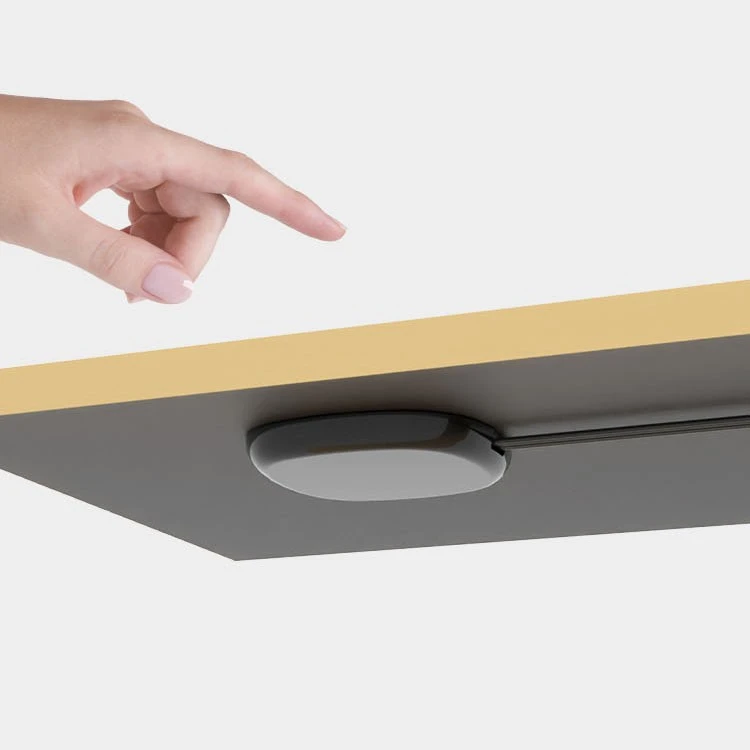

Instalación oculta y compatibilidad de paneles

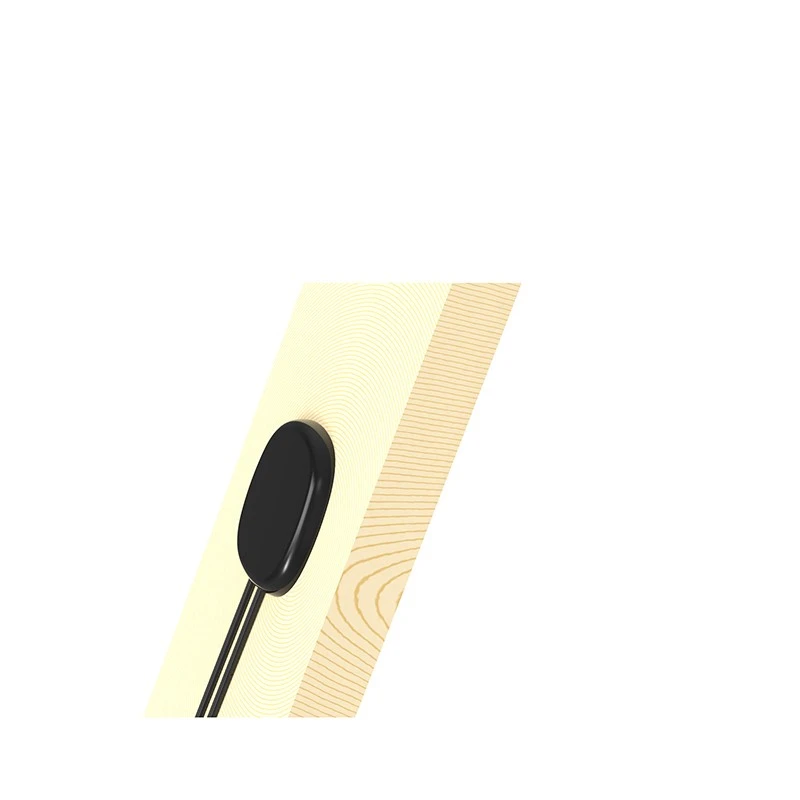

Montaje en panel oculto:Se instala detrás de materiales no-metálicos (madera, acrílico o paneles compuestos) sin dejar herrajes expuestos en la superficie del mueble.
Vivienda compacta:Las dimensiones de 48 × 48 × 6 mm permiten un montaje empotrado o en un bolsillo-poco profundo en espacios reducidos detrás de los paneles del gabinete.
Compatibilidad del sustrato:Detecta el contacto a través de paneles no-conductores (no requiere láminas ni laminados metálicos dentro de la zona del sensor).
Fijación de la superficie trasera:El perfil plano admite el montaje mediante cinta adhesiva de doble cara-de alta adherencia- o soportes de retención mecánicos.
Especificaciones eléctricas y capacidad de carga
Hasta 60W de potencia total (5A a 12V / 2,5A a 24V).
Viene con un cable estándar de 1,5 m para el cableado interno del gabinete.
Compatible con tiras de luces LED de un solo-color, perfiles lineales y luces de disco alimentadas por fuentes de alimentación de voltaje-constante.
Compatibilidad con controlador LED y atenuación
Coincidencia de fuente de alimentación:Requiere un controlador LED de voltaje constante-CC regulado de 12 V CC o 24 V CC. Asegúrese de que el voltaje nominal del controlador coincida con la carga LED conectada.
Compatibilidad de accesorios:Funciona con tiras LED flexibles de un solo-color, perfiles lineales rígidos de aluminio y luces de disco empotradas.
Mecanismo de atenuación PWM:Utiliza control de señal PWM (modulación de ancho de pulso-) para un ajuste de brillo continuo y sin parpadeos-durante una operación de pulsación larga-.
Pruebas del sistema:La estabilidad de la atenuación depende de la calidad del conductor; La compatibilidad debe validarse con su modelo de controlador específico durante la evaluación inicial de la muestra.
Rendimiento operativo
Conmutación-de estado sólido:
Sin piezas mecánicas móviles, lo que evita el desgaste debido al funcionamiento diario de alta-frecuencia.
Uso de muebles cerrados:
Perfil de disipación térmica diseñado para uso integrado en armarios, vitrinas y muebles de cocina.
Clasificación interior:
Adecuado para aplicaciones en interiores secos. Manténgalo alejado del contacto directo con el agua o de zonas húmedas de alta-humedad.
OEM/ODM y personalización de productos
Cables y arneses:Longitudes de cable personalizadas y opciones de revestimiento exterior basadas en rutas de montaje del gabinete.
Conectores de terminales:Conectores pre-instalados disponibles (p. ej., JST, DuPont o DuPont mini-fit) que coinciden con la configuración de su controlador.
Marca y embalaje:Marcado láser personalizado, etiquetas de productos y embalajes de cartón maestro personalizados.
Variantes de vivienda:Colores de gabinete personalizados y configuraciones de clips de montaje disponibles para producción de alto-volumen.
Pruebas y muestras
Inspección de calidad:
Cada sensor se somete a conmutación funcional, verificaciones de rango de atenuación y verificación de estabilidad de voltaje antes de empacar.
Evaluación de muestra:
Hay muestras de evaluación disponibles para comprobar la sensibilidad táctil con los materiales y controladores de su panel específicos.

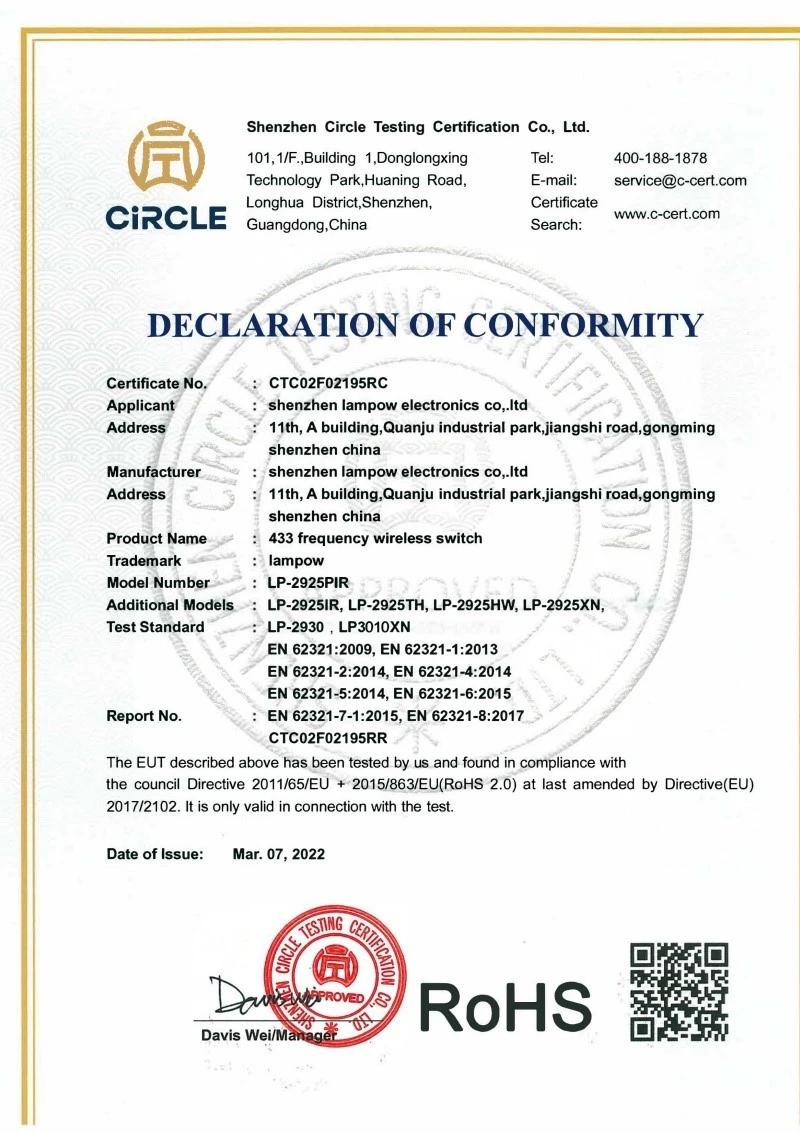

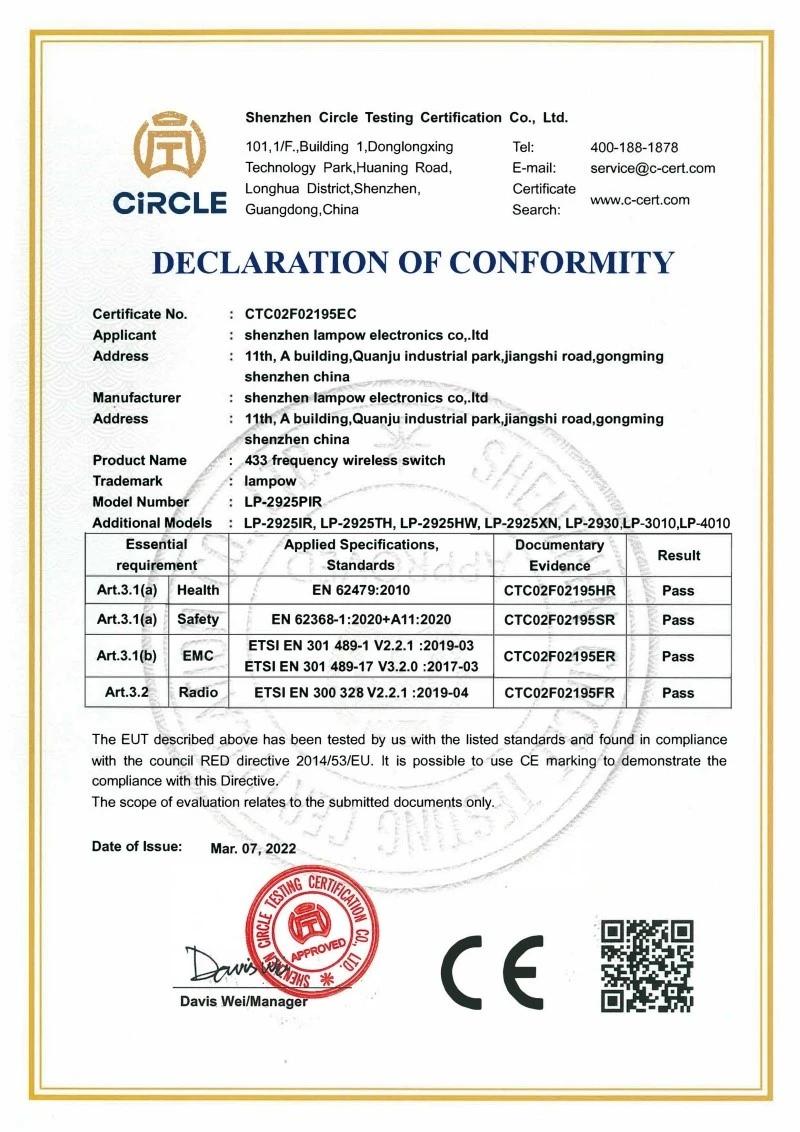

Certificaciones y cumplimiento
Normas regulatorias:Marcado CE-y compatible con las directivas EMC y de bajo-voltaje de la UE.
Cumplimiento ambiental:Materias primas y componentes con certificación RoHS-.
Auditoría de fábrica:Fabricado bajo un sistema de gestión de calidad certificado ISO 9001. Informes de prueba disponibles para la auditoría de cumplimiento del cliente.
Preguntas frecuentes
P: ¿Cuál es el rango de espesor del panel recomendado para una detección táctil confiable?
R: El sensor está calibrado para paneles de entre 8 mm y 18 mm de espesor, con una sensibilidad ajustada en fábrica según la densidad del sustrato específico y el revestimiento de la superficie enviados para evaluación.
P: ¿Cuál es el MOQ y el tiempo de entrega de la muestra antes de comprometerse con la producción a granel?
R: Las muestras de evaluación pagadas se envían en un plazo de 3-5 días hábiles y la cantidad mínima de pedido estándar comienza en 500 unidades, con lotes más pequeños organizados-caso por caso para pruebas de ingeniería.
P: ¿Cuál es el plazo de producción y las condiciones de pago estándar para pedidos al por mayor?
R: La producción en masa se envía dentro de 15 a 20 días hábiles después de la aprobación de la muestra, bajo términos T/T estándar de depósito del 30% y saldo del 70% antes del envío.
P: ¿Qué cobertura de garantía se aplica a este interruptor?
R: Ofrecemos una garantía del fabricante de 3-años contra defectos del sensor y del circuito de atenuación, y las unidades DOA se informan dentro de los 30 días reemplazadas sin costo de flete.
P: ¿La acumulación de polvo o condensación en la superficie del panel causa disparos falsos o fallas en la atenuación?
R: El polvo ligero no afecta la respuesta capacitiva, pero la condensación que se forma directamente sobre la zona del sensor puede causar ocasionalmente disparos falsos momentáneos.
P: ¿Este interruptor puede atenuar los controladores LED-de terceros=?
R: Funciona con cualquier controlador de voltaje constante-regulado de 12 V/24 V CC, independientemente de la marca.
P: ¿Qué sucede si el voltaje nominal del controlador conectado no coincide con el voltaje de funcionamiento del interruptor?
R: La falta de coincidencia de voltaje entre el controlador y el interruptor no está protegida internamente, por lo que usar un controlador de 24 V con un sistema configurado de 12 V-puede dañar el interruptor o los LED conectados.
